一、二氧化氯投加器系列
◆产品概述
该产品是以专利技术生产的高纯二氧化氯投加系统(专利号ZL2004 2 0029696.2)，系统即可采用亚氯酸钠与盐酸为原料，制取高纯二氧化氯溶液，又可实现稳定性二氧化氯溶液的精确活化投加。设备操作管理简单，使用安全可靠、灵活便捷，占地面积小。整套装置由供药计量系统、反应系统、浓度调节系统、控制系统组成。具有3大系列20多种标准规格，设备产量从30g/h到1000g/h （以纯二氧化氯计）。
◆工艺原理
5NaClO2+ 4HCl = 4ClO2 + 5NaCl + 2H2O
S·ClO2+活化剂 = ClO2
◆应用范围
本系列适用于饮用水、食品加工用水的净化消毒。特别适合于小型自来水厂、自备井供水、二次供水的消毒、除味、除铁、除锰和食品加工、酿酒、制药、养殖、医院卫生环境等多点、分散的使用场所。
◆使用原料
- 原料组合①：亚氯酸钠（HG 3250-2001）+ 盐酸（GB 320-1993）；
- 原料组合②：稳定二氧化氯溶液(食品添加剂HG3669-2000) + 食品级活化剂
◆工作条件
- 设备间应备有水源、电源（220VAC），通风良好。
- 室内温度不低于10℃，原料贮存环境温度不低于0℃。
- 设备放置在平整地面，无须设备基础。
◆联动、全自动型性能参数表
|
设备型号 |
ClO2产量
（g/h） |
耗电量
（kw） |
消毒剂
投加管径 |
设备重量
(kg) |
设备尺寸
L×B×H |
|
LZ-C-30A |
30 |
0.05 |
DN 15 |
75 |
600×450×1200 |
|
LZ- C -50A |
50 |
0.05 |
DN 15 |
85 |
600×450×1200 |
|
LZ- C -100A |
100 |
0.05 |
DN 15 |
95 |
600×450×1300 |
|
LZ- C -200A |
200 |
0.07 |
DN 15 |
106 |
600×450×1300 |
|
LZ- C -300A |
300 |
0.08 |
DN 15 |
117 |
600×450×1300 |
|
LZ- C -500A |
500 |
0.10 |
DN 20 |
129 |
950×600×1400 |
|
LZ- C -1000A |
1000 |
0.10 |
DN 20 |
148 |
950×600×1400 |
|
二氧化氯参考使用浓度(mg/L ) |
|
CIP系统的消毒 |
环境消毒 |
工器具消毒 |
水产养殖 |
饮用水 |
中水回用处理 |
|
30～50 |
100～200 |
100－150 |
0.03～0.05 |
0.2～0.5 |
0.5～0.1 |
◆手动型性能参数表
|
设备型号 |
ClO2产量（g/h） |
动力水 |
消毒剂
投加管径 |
设备重量
(kg) |
设备尺寸
L×B×H |
|
管径 |
压力 |
|
LZ- C -100M |
100 |
DN 20 |
≥0.3 MPa |
DN 25 |
75 |
600×520×1300 |
|
LZ- C -200M |
200 |
DN 25 |
≥0.3 MPa |
DN 32 |
95 |
800×550×1300 |
|
LZ- C -500M |
500 |
DN 25 |
≥0.3 MPa |
DN 32 |
105 |
900×580×1400 |
|
LZ- C -1000M |
1000 |
DN 32 |
≥0.3 MPa |
DN 40 |
136 |
950×600×1400 |
机型介绍
◆联动型
- 本机为电动型，具有操作管理简单、使用灵活机动、安全可靠的特点，不需要动力水。进料系统配备国际著名品牌计量泵，恒定背压装置，计量精确。
- 具有缺药自动报警停机功能，防止欠药投加和单药剂投加。
- 具备手动/联动转换，当在联动状态下，控制系统与供水系统的泵联动，做到无人值守的自动运行。适合于水量水质恒定、不需要在线调整加药量的小型自来水厂、自备井供水、小型中水处理等场所。
- 当间歇手动运行时，可从出口直接获得20000mg/L的高纯度二氧化氯消毒液，消毒液可通过管道输送到工艺消毒点直接稀释使用，也可以人工灌装后分散使用，所以特别适用于食品加工、医院、养殖等多点、分散的使用场合。
◆全自动型
- 本机为全自动型，适用于需要全自动在线投加消毒液的水处理场所，不需要动力水。
- 先进独特的PLC控制系统，使设备可根据水量或处理后出水的二氧化氯残余量的变化自动定比调节发生量，进行全自动在线投加，从而保持水中恒定的二氧化氯浓度。
- 设备的主要元器件均选用国际著名品牌，质量一流，运行可靠，保证了设备的使用寿命。进料计量泵恒定背压控制，并具有缺药自动报警停机功能。
◆手动型
- 本机型为手动型，无需电力驱动，安装维护方便，设备无易损件，经济实用。发生器是利用水射器的抽吸作用在反应器内部形成一定程度的真空，依靠真空吸力将两种药液提升至多级反应器内反应。
- 供料系统采用耐腐蚀流量计，计量直观、准确。
- 反应系统采用特种复合材料，耐强腐蚀，寿命长。
- 能够从设备出口直接获得指定浓度的高纯度二氧化氯消毒液，通过管道直接输送的工艺消毒点。
- 本机型广泛应用于间歇式投加消毒液的场所。
 |
 |

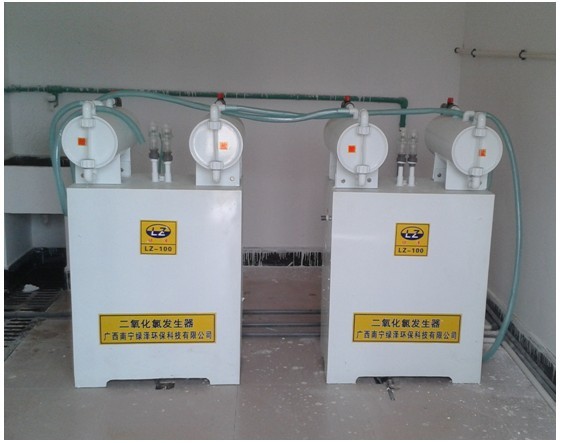

| 手动型二氧化氯发生器1 |
手动型二氧化氯发生器2 |
二、设备应用案例

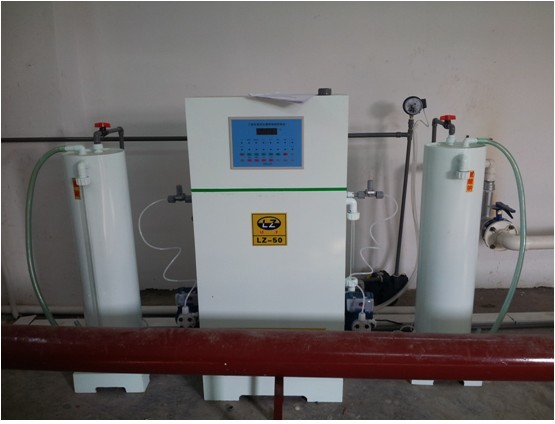

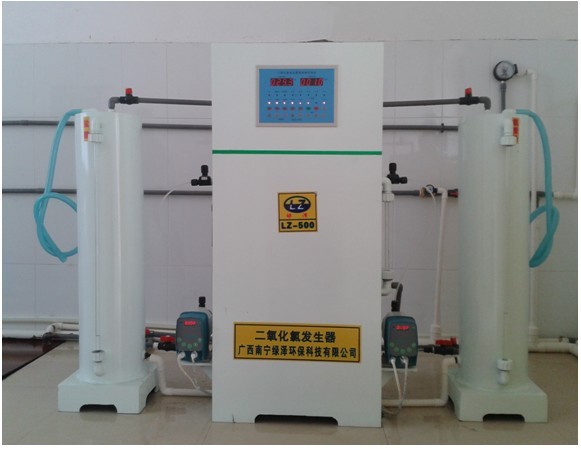

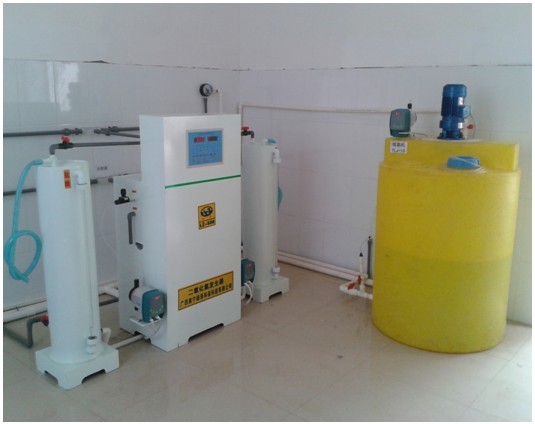

田阳县人民医院污水处理消毒 德保县自来水厂消毒
  东兴黄淡水库自来水厂消毒 桂林市垃圾填埋厂污水处理消毒
  桂林理工大学中水回用消毒 金秀县自来水厂消毒 |
