一：海绵城市——雨水滞留系统

    雨水模块雨水滞留矩阵可以方便容易安装在任何工程项目中，相对于混凝土建造的水池，不需使用地基、砖、预制混凝土等。不仅施工工期短、而且建造成本低廉。滞留矩阵包裹在一个耐用、高强度的防水层里，坚固、耐用。

    雨水模块雨水滞留矩阵创建所需的存储空间，暴雨时雨水流入存储箱内，待雨洪过后，再排到指定的雨水排放口。减轻城市雨水管网暴雨时的排放压力，有效防止暴雨带来的城市洪涝。

    雨水滞留矩阵模块可安装在所有的园林绿化区域及行车道、停车场等行车区域。模块化的特性使得设计、使用更灵活方便。雨水经过雨水井或雨水控制排泄坑来过滤，有效提供了水源的质量，减轻滞留矩阵的维护。然后透过节流装置减缓雨水排放到指定的雨水排放口。

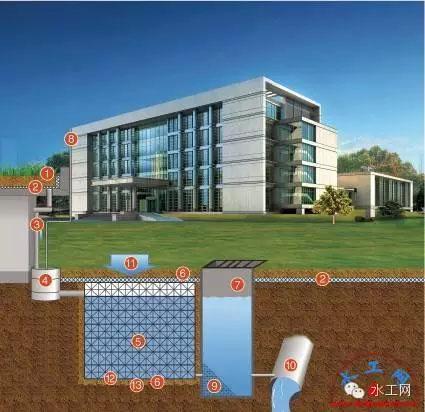

    1、屋顶花园2、排水网络3、重力雨水管4、过滤井5、雨水模块6、干净的粗河砂7、排泄水井8、虹吸雨水管9、过滤网10、市政管道11、地表渗水12、土工织物13、防水层

    二：海绵城市——雨水回用系统

    雨水的用途

    草地灌溉、景观喷泉、景观湖补水；

    冲洗汽车、冲洗广场、马路等；

    冲厕、洗衣；

    空调冷却水补水；

    饮用水（经过水处理工艺）。

    雨水利用的优势

    1．可节约50%的饮用水，雨水可用于冲厕、洗衣、清洁和其它非饮用用途，大大降低了饮用水的使用；

    2．经济性：可节约可观的成本；

    3．保护环境：保护自然水资源，而且“软质”的雨水可减少去垢剂的使用；

    4．更少的雨水流入污水处理厂：更少的能源消耗和化学药剂的使用；

    5．更少的水垢：雨水性软水质，因此洗衣机、冲厕内较少积存水垢；

    三：海绵城市——雨水收集系统

    雨水收集系统

    住宅使用、小型应用

    雨水收集矩阵提供一个具有成本效益和灵活应用的雨水利用方案。在安装一个地下雨水矩阵时，因我们的模块非常坚固，可以安装在绿化带区域或行车道的下面，不但节约了许多宝贵的土地资源同时又不会造成视觉影响，美观环境！

    一套完整的“雨汇”雨水收集系统包括：雨水模块、雨水过滤井、防水层、按照要求组成的雨水矩阵、土工织物的保护。模块可拆卸包装，能大量减少运输成本。

    雨水收集矩阵可以根据所需要的尺寸和容积，最适合的可用土地空间，将雨水储水矩阵的水通过水泵出水管连接到地面，供家庭使用：如冲厕所、洗衣和灌溉等，节水量高达40%。选择安装“雨汇”雨水储水矩阵，可以大大减少我们对自来水的供水需求。

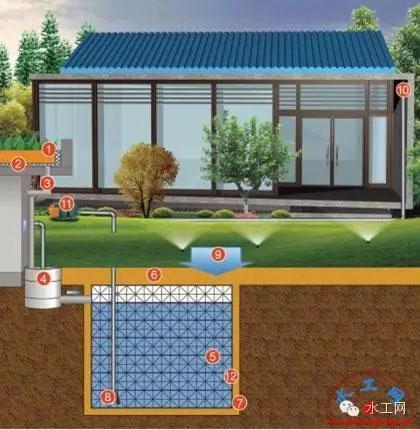

    1、屋顶花园2、排水网络3、重力雨水管4、过滤井5、雨水模块6、干净的粗河砂7、防水层8、吸水管路9、地表渗水10、虹吸雨水管11、地面水泵12、土工织物

    商业、工程应用

    雨水收集矩阵提供一个具有成本效益和灵活应用的雨水利用方案为地下蓄水要求。模块化系统的灵活性提供了巨大应用范围，最大限度地提高水的存储量和设计，矩阵可应用在每一个工程项目中。

    雨水收集矩阵可以安装在园林领域、绿化地区、行车道及停车场下面，不需占用外部空间。安装在行车区，路面组成部分包括路基的加固：如沥青或钢筋混凝土板等，需要安装在这些地面下的雨水矩阵都要根据专业的工程师的规范设计。一般建议是轿车和轻型车辆通过，如有重型车辆通过，还需咨询专业工程人员。

    雨水模块矩阵被包裹在一个耐用、高强度的防水层里。防水层需经过专业人员的施工处理，以确保整个矩阵完全密封防水。

    进水口和出水口连接到一个预制的混凝土井坑，它位于矩阵旁边，这个混凝土井不仅起到维护和检查井的作用，同时还可以通过这个井连接地面上的水泵。特别指出：水在进入水箱前已经经过过滤，为避免长期的、昂贵的矩阵维护，也可以选择雨水过滤井或建造过滤池防止泥沙和污染物流入地下储水矩阵。储水矩阵储水超过一定的限度可通过溢流管排出到指定的雨水排出口。

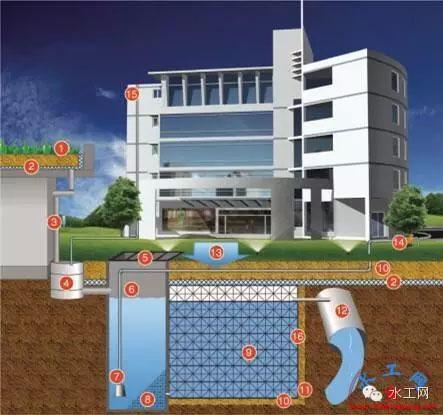

    1、屋顶花园2、排水网络3、重力雨水管4、过滤井5、井盖6、排放控制井7、回用管路8、过滤网9、雨水模块10、干净的粗河砂11、防水层12、市政管道13、地表渗水14、地面水泵15、虹吸雨水管16、土工织物

    四：海绵城市——雨水渗透系统

    雨水管理系统。系统可补充地下含水层，防止暴雨排泄可能导致下游洪水。“雨汇”渗透矩阵系统被证明是一种最有效和低成本的能够有效解决对环境问题的雨水管理方案，在各地都会有对雨水现场渗透和雨水滞留的要求。渗透矩阵由坚固的模块组成，暴雨被捕获并快速地流入被土工布包裹的储水矩阵中，暂时滞留，并经土工布回渗到地下，自然消散。回渗的速率需根据土工布的性能及周围土壤的状况而定，矩阵可以被安装在各种类型的土壤，由于卓越的渗透性，事实证明，效率比砾石填充的渗透系统高达6倍。高抗压强度的模块

    可以应用在可通车的各区域如停车场和道路。预过滤的暴雨水在系统设计中是必不可少的。结合雨水过滤井和适当的雨水排泄控制井，组合成一个完整的暴雨渗透系统。

    1．渗透设施

    a.绿地、透水铺装地面；b.浅沟与洼地（干塘）；

    c.浅沟渗渠；

    d.渗透管沟；

    e.埋地渗透池；

    2．渗透系统的优势

    a.渗透池由渗透单元拼装而成，埋地布置，节约地面空间；

    b.地下渗透池可承受交通负载及动态载荷；

    c.布置灵活，根据地形或土壤渗透系数的要求，可带状、网状、放射状布置等；

    d.安装方便，无须大型设备，施工时间短；

    e.渗透单元的空间利用率95%，是传统的砾石的3倍，节约地下空间及施工工程量。

    3．渗透系统设计应注意的几点

    a.底部及周边的土壤渗透系数应大于5×10M/S，GB50400-2006,德国行业标准；ATV-DVWK-A138；

    b.地下渗透池距地下水位至少1m；

   c.地下渗透池距建筑物至少5m；

    d.地面径流已污染的区域不宜采用雨水渗透系统；

    e.易发生陡坡坍塌、滑坡灾害的危险区域不宜采用雨水渗透系统；

    f.自重湿陷性黄土、膨胀土和高含盐土等特殊土壤区域不宜采用雨水渗透系统；

    g.其他。

    4．渗透池布局

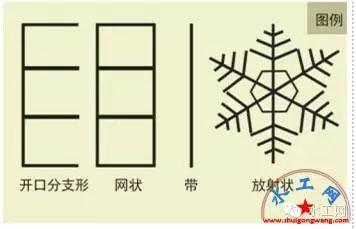

    雨水箱可以随意组合，根据不同情况设计地下渗透池的布局，图例是几种推荐使用的高效率的沟槽布局方案。

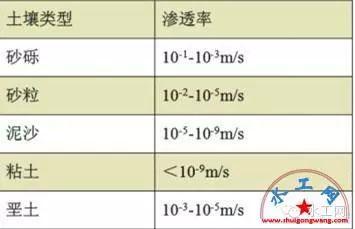

    5．土壤的渗透率
